一、概述:

    立式多級筒袋式凝結水泵是我公司采用引進加研發而發展起來的新型節能系列產品，適用于大型火力發電廠，包括50，100、125（145）、200、300、600、1000MW汽輪發電機組用的各種規格，也可用作抽送物理、化學性質類似于清水的其它液體的高吸程及高揚程用泵，液體的溫度不超過80℃。

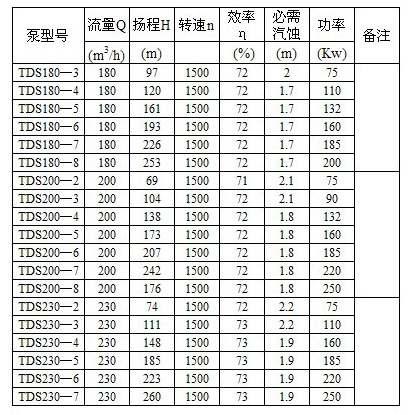

    參數范圍：流量Q   160～2000m³/h

    揚程H:40～380m

   (同時有適合于電源頻率60HZ的相應的性能參數)

二、產品特點

1.首級葉輪采用雙吸式結構，具有高吸入性，即具備良好的

汽蝕性能。

2.具有全封閉外筒型負壓密封結構。

3.泵的流量-揚程曲線變化平緩且穩定，效率高。

4.結構緊湊，占用場地小。

5.結構合理，運行可靠性高，方便機組檢修。

三、    型號說明：

⑴、TDM860（Ⅰ，Ⅱ，Ⅲ）-5

TD—筒袋式多級冷凝泵

M—初段雙吸葉輪螺旋形泵體、第二段后為單吸葉輪、徑向式導葉860—設計流量（m³/h）

Ⅰ—軸向密封采用填料密封，電機承受軸向推力。

Ⅱ—軸向密封采用機械密封，泵本體承受軸向推力。

Ⅲ—軸向密封采用機械密封，電機承受軸向推力。

不注明Ⅰ、Ⅱ、Ⅲ的為基本型：軸向密封采用填料密封，泵本體承受軸向推力。

5——泵的級數

⑵、結構型式：凝結水泵為立式筒袋型，水力元件有三種結構組合方式：

①S型-初段雙吸葉輪徑向式導葉，次級單吸葉輪徑向式導葉，代號為TDS；

②M型-初段雙吸葉輪螺旋形泵體，次級單吸葉輪徑向式導葉，代號為TDM；

③L型-初段雙吸葉輪螺旋形泵體，次級單吸葉輪（斜流式）空間導葉，代號為TDL。

⑶、安裝型式：

①、泵、電機安裝型式為直聯安裝；泵產生的軸向力由泵本體承受，也可由電機承受。泵軸向密封為填料密封，也可采用機械密封。

②、進，出水管水平布置，相互之間成180°；進水口在泵安裝層之下，出水口在泵安裝層之上。也可根據用戶和現場要求，進，出水管水平布置，相互之間成0°，90°，180°；進、出水口同時在泵安裝層之上（此時不能成0^o布置）。

⑷、旋轉方向：從電動機往泵看，泵為逆時針方向旋轉。

⑸、主要零件材質（常用）：

外筒體        Q235-A/不銹鋼

葉 輪  　     鑄不銹鋼

軸          　45鋼/2Cr13

殼 體         QT450-10/QT500-7

   用戶訂貨時請注明主要零（部）件材質，若有特殊要求，請與廠家協商有關技術要求。

四、    結構介紹

⒈ 泵組結構為單基礎層安裝結構型式，小流量型（即TDS型）外筒體自帶安裝墊板；中、大流量型（即TDM、TDL）外筒體大法蘭下，另配有安裝座（鑄鐵材料）二次澆灌在基礎層。出水彎管懸吊著內殼部件（包括轉子部件，過流、導水部件）與外筒體聯接，電機置于電機支座上，泵與電機采用彈性聯軸器聯接。

⒉ 泵的吸入水室為密閉的外筒體內腔，外筒體上的吸入口位于泵安裝層下的地溝里并與冷凝器的出水管聯接，泵的吐出口在出水彎管上，位于安裝層之上。也可根據用戶現場條件的要求，將泵的吸入口和吐出口同時設計在泵的出水彎管上，位于泵安裝基礎層之上，并且中心線在同一水平，相互成90°、180°布置。

⒊ 外筒體內的部件包括有吸入喇叭口、泵體、過渡板、中段、導葉、出水段、密封環、軸承等通過穿桿、出水接管連接成為泵內殼部件而懸吊在出水彎管之下。

⒋ 泵的轉子部件由軸端鎖緊螺母、主軸、軸承軸套、首級葉輪、間隔套、次級葉輪、擋套、套筒聯軸器、泵聯軸器等零件構成。

⒌ 根據流量及吸入條件等要求，第一級葉輪有單吸、雙吸兩種結構形式，次級葉輪為單吸帶徑向?qū)~或空間導葉。

⒍ 泵內軸承均為銅合金滑動軸承，其潤滑液為本身輸送液。如條件特殊（超臨界機組或超超臨界機組），軸承材料可選用高分子塑材，其潤滑液為本身輸送液；泵承受軸向推力小型泵為推力滾子軸承+向心球軸承結構形式，稀油潤滑（非循環油），外接冷卻水冷卻（可視環境條件）；大型泵采用推力瓦+導瓦（稀油潤滑）的結構形式。

⒎泵所產生的軸向力由泵本體的推力軸承部件承受時，通過推力軸承部件處調整螺母的調整來實現轉子的提升高度，泵聯軸器與電機聯軸器采用彈性聯接方式，電機支座支撐電機。如泵所產生的軸向力由電機承受，則通過泵聯軸器與電機聯軸器處調整螺母的調整來實現轉子的提升高度。泵聯軸器、調整螺母、電機聯軸器采用剛性聯接方式；電機與出水彎管直聯。

⒏泵的軸向密封有填料和機械密封兩種形式，在軸封裝置外部設有減壓裝置，在填料（機封）函體下部的高壓端裝有減壓套，同時在外部配置有軸封水配管系統。

⒐為保證泵的穩定運行，在出水彎管上設有與冷凝器聯接的平衡接口。
